控制器簡介：
輸入電壓0-48V；
電機功率：0-25W；
調速方式：電位器控制或者PWM脈寬控制；
功能：可以調速和電機正反轉切換；
低壓無刷永磁無刷直流電機（BLDC）電機簡介
永磁交流電機，永磁同步電動機等產生了混淆，因?yàn)闊o(wú)刷直流電機不直接操作直流電壓源。 然而，基本的操作原理是與直流電動機相似的。

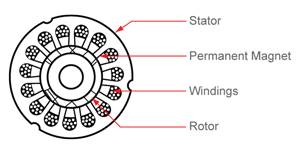

無刷直流電機有：
-
與****磁鐵和轉子繞組定子
-
基本上是一個BLDC電機直流電動機里朝外
-
刷子和換向器已被淘汰，繞組連接到了電子控制
-
電子控制系統取代換向器的功能和激勵正確的繞組
-
繞組通電圍繞定子旋轉模式
-
定子繞組通電導致轉子磁鐵，開關和轉子與定子對齊
BLDC電機的主要特點：
-
有沒有火花
-
容易清潔，更快，更有效，噪音少，和更可靠
-
定子產生的熱量：容易拆卸和維護
-
轉自有****磁鐵和線圈，因此慣性小，更容易啟動/停止
-
線性轉矩/電流關系的平穩加速 或恒轉矩
-
更高的轉矩脈動，由于缺乏扇區之間的信息
-
低成本制造
-
簡單，低成本的設計，定速應用
-
清潔，快速，高效
-
加快適當?shù)碾娫搭l率（50或60 Hz）
-
復雜的控制變速和扭矩
-
需要電子控制

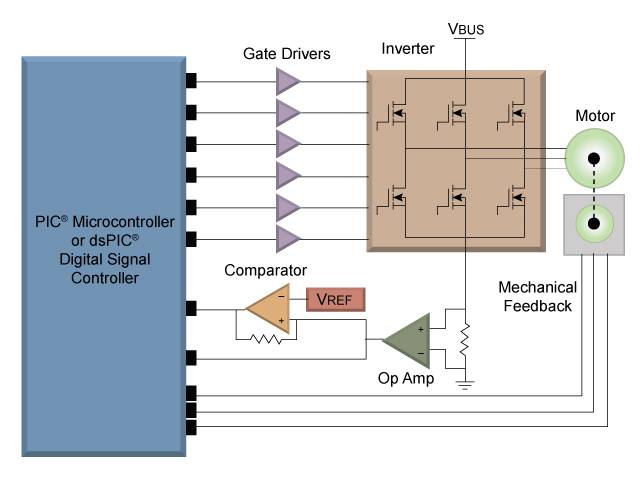

BLDC電機控制
輸入：
典型扭矩，轉速，位置和/或方向
輸入可以是模擬電壓，電位器，開關或數字通信

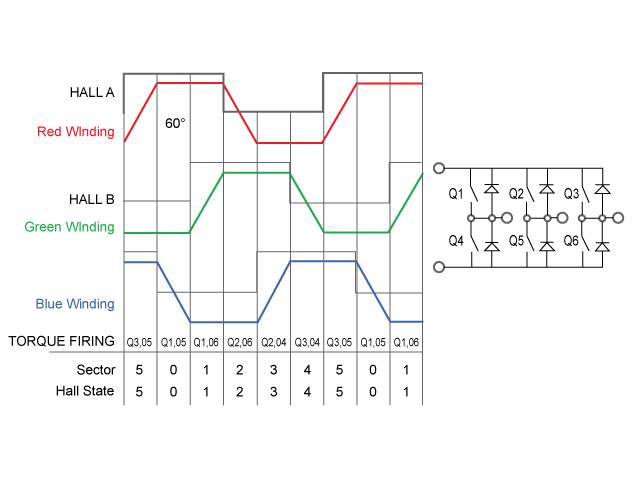

BLDC電機控制： 基本I / O的6步＃3相PWM
速度傳感傳感器控制的比較，過電流檢測
捕捉/比較/ PWM或輸入捕獲速度傳感
反饋：
霍爾效應傳感器，光電編碼器或反電動勢電壓

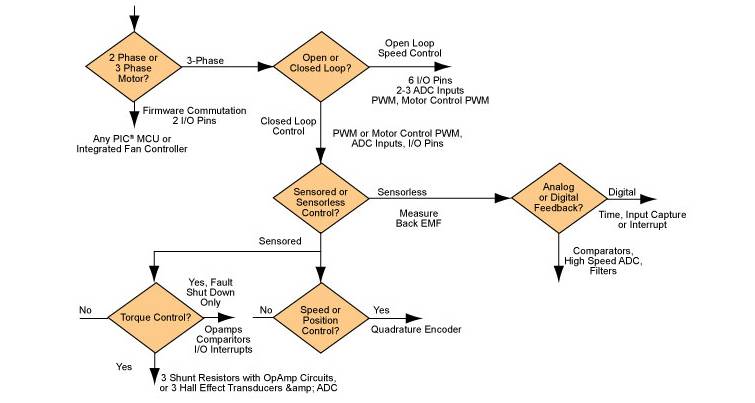

BLDC電機的設計流程圖
|
