額定數值

輸入

熱電偶：K，20點，溫度控制，
外部電阻：100 歐姆或更少
熱電偶：K，1點，外部溫度補償，
外部電阻：100 歐姆或更少

電源電壓

24V直流

允許波動范圍

10％的電源電壓

結構

控制臺面板，控制電路板（可分離）

尺寸

控制臺面板：152x100x17mm（寬x高x深）
控制板：254x224x41mm（​​寬x高x深）

安裝

控制臺面板：控制面板表面
控制板：內部控制面板

端子排列

參閱控制板部分名稱

顯示

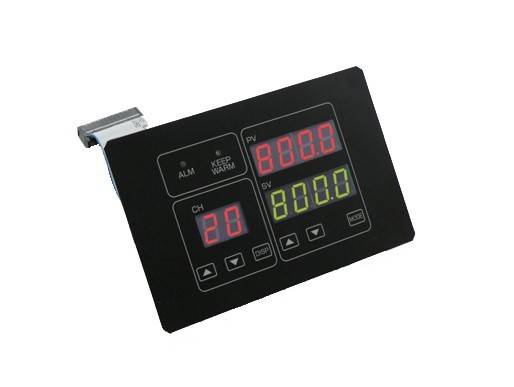

控制臺面板：
頻道號碼顯示：表示選定的通道。
7段紅色LED顯示屏，2位
字符大小：14.2x7.8mm（高x寬）
PV顯示：PV（過程變量）表示。
7段紅色LED顯示屏，4位
字符大�。�14.2x7.8mm（高x寬）
（首先從右邊閃爍期間在小數點）。
SV顯示：SV（理想值）表示。
7段，綠色的LED顯示屏，4位
字符大�。�14.2x7.8mm（高x寬）
報警指示燈（ALM）（紅）：當溫度報警燈。
（閃爍報警監控模式）
保持溫指示燈（綠色）：保溫是ON時亮起。

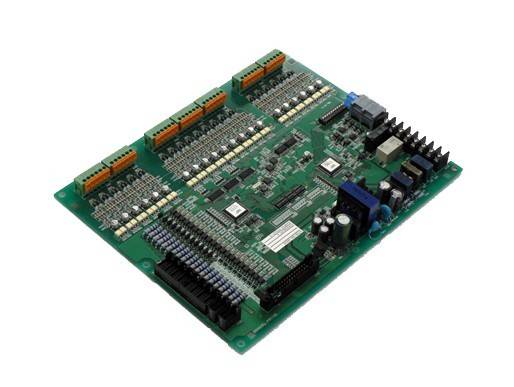

控制板：

電源（PWR），指示燈（綠色）
通訊（TX）指示燈（黃色）
報警（ALM）指示燈（紅色）
CH1輸出指示燈（綠色）
CH2輸出指示燈（綠色）
CH3輸出指示燈（綠色）
CH4輸出指示燈（綠色）
CH5輸出指示燈（綠色）
CH6輸出指示燈（綠色）
CH7輸出指示燈（綠色）
CH8輸出指示燈（綠色）
CH9輸出指示燈（綠色）
CH10輸出指示燈（綠色）
CH11輸出指示燈（綠色）
CH12輸出指示燈（綠色）
CH13輸出指示燈（綠色）
CH14輸出指示燈（綠色）
CH15輸出指示燈（綠色）
CH16輸出指示燈（綠色）
CH17輸出指示燈（綠色）
CH18輸出指示燈（綠色）
CH19輸出指示燈（綠色）
CH20輸出指示燈（綠色）

燈亮?xí)r上電。

發送數據時亮起。

報警輸出為ON時亮起
CH1輸出ON時燈亮。
CH2輸出ON時燈亮。
CH3輸出為ON時燈亮。
CH4輸出ON時燈亮。
CH5輸出ON時燈亮。
CH6輸出ON時燈亮。
CH7輸出ON時燈亮。
CH8輸出ON時燈亮。
CH9輸出ON時燈亮。
CH10輸出ON時燈亮。
CH11輸出ON時燈亮。
CH12輸出ON時燈亮。
CH13輸出ON時燈亮。
CH14輸出ON時燈亮。
CH15輸出ON時燈亮。
CH16輸出ON時燈亮。
CH17輸出ON時燈亮。
CH18輸出ON時燈亮。
CH19輸出ON時燈亮。
CH20輸出ON時燈亮。
