簡介

• 3軸步進電機控制器和驅動器
• 0.2**1.5安培/相（軟件可編程）
• 軟件可選步頻率：全步，半步，和4倍，8倍，16X，32X，64X微步操作
• 提供雙方的RS232控制板上接口，單一模塊控制和多個控制模塊的RS485接口。
• 步頻高達15.6kHz
•  左，右**限開關輸入。開啟左限位開關，電機會移動到用戶給定的偏移位置，然后設置當前的位置為零。
• 八個輸入0**5 VDC模擬信號，或八個輸入TTL數字信號
• 七集電**開路繼電器或電磁驅動器，和一個TTL輸出

電氣特性

• 輸入電壓：+15 48 VDC
• 驅動電流（每相）：0.2**1.5安培峰值
• 輸入：八個輸入0**5 VDC模擬，或八個輸入TTL數字
• 輸出：七集電**開路繼電器或螺線管驅動器，和一個TTL數字
• 步頻（**大）：15.6千赫的步頻
• 步驟（1.8馬達）每轉：200，400，800，1600，3200，6400，12800

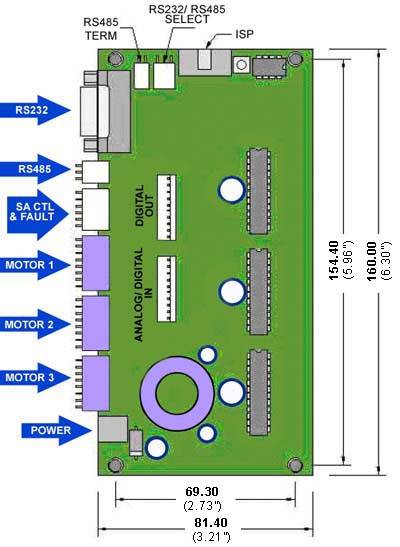

尺寸圖
