近年來制造雙面孔金屬化印制板的典型工藝是SMOBC法和圖形電鍍法。在某些特定場合也有使用工藝導線法。

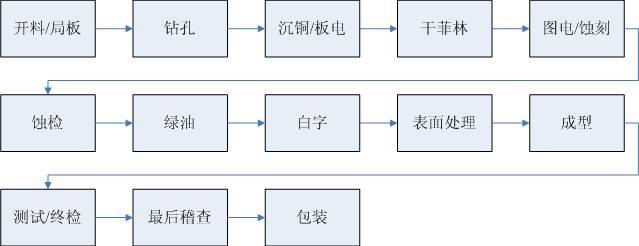

常用的PCB工藝制作流程

1．圖形電鍍工藝流程

覆箔板-->下料-->沖鉆基準孔-->數控鉆孔-->檢驗-->去毛刺-->化學鍍薄銅-->電鍍薄銅-->檢驗-->刷板-->貼膜(或網印)-->曝光顯影(或固化)-->檢驗修板---->圖形電鍍(Cn十Sn／Pb)-->去膜-->蝕刻-->檢驗修板-->插頭鍍鎳鍍金-->熱熔清洗-->電氣通斷檢測-->清潔處理-->網印阻焊圖形-->固化-->網印標記符號-->固化-->外形加工 -->清洗干燥-->檢驗-->包裝-->成品。
流程中“化學鍍薄銅 --> 電鍍薄銅”這兩道工序可用“化學鍍厚銅”一道工序替代，兩者各有優缺點。圖形電鍍--蝕刻法制雙面孔金屬化板是六、七十年代的典型工藝。八十年代中裸銅覆阻焊膜工藝(SMOBC）逐漸發展起來，特別在精密雙面板制造中已成為主流工藝。

2．裸銅覆阻焊膜（SMOBC）工藝

SMOBC板的主要優點是解決了細線條之間的焊料橋接短路現象，同時由于鉛錫比例恒定，比熱熔板有更好的可焊性和儲藏性。

制造SMOBC板的方法很多，有標準圖形電鍍減去法再退鉛錫的SMOBC工藝；用鍍錫或浸錫等代替電鍍鉛錫的減去法圖形電鍍SMOBC工藝；堵孔或掩蔽孔法SMOBC工藝；加成法SMOBC工藝等。下面主要介紹圖形電鍍法再退鉛錫的SMOBC工藝和堵孔法SMOBC工藝流程。

圖形電鍍法再退鉛錫的SMOBC工藝法相似于圖形電鍍法工藝。只在蝕刻后發生變化。

雙面覆銅箔板-->按圖形電鍍法工藝到蝕刻工序-->退鉛錫-->檢查---->清洗
--->阻焊圖形-->插頭鍍鎳鍍金-->插頭貼膠帶-->熱風整平---->清洗
--->網印標記符號--->外形加工--->清洗干燥--->成品檢驗-->包裝-->成品。

3.堵孔法主要工藝流程如下：

雙面覆箔板-->鉆孔-->化學鍍銅-->整板電鍍銅-->堵孔-->網印成像(正像)
-->蝕刻-->去網印料、去堵孔料-->清洗-->阻焊圖形-->插頭鍍鎳、鍍金
-->插頭貼膠帶-->熱風整平-->下面工序與上相同**成品。
此工藝的工藝步驟較簡單、關鍵是堵孔和洗凈堵孔的油墨。

在堵孔法工藝中如果不采用堵孔油墨堵孔和網印成像，而使用一種特殊的掩蔽型干膜來掩蓋孔，再曝光制成正像圖形，這就是掩蔽孔工藝。它與堵孔法相比，不再存在洗凈孔內油墨的難題，但對掩蔽干膜有較高的要求。

PCB是控制板中**基本**重要的一部分，過硬的工藝才能打造出質量保證的PCB板。
