無刷直流電動機結構

1. 由定子、轉子、位置傳感器及換相電路組成

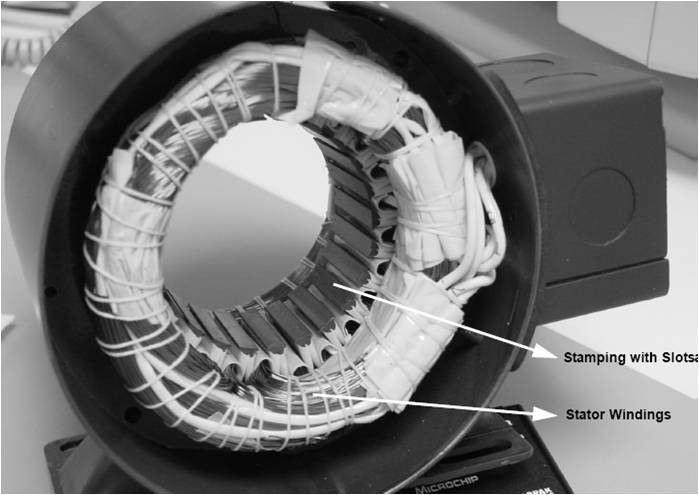

2. 定子采用疊片結構并在槽內鋪設繞組的方式
3. 定子繞組多采用三相并以星形方式連接

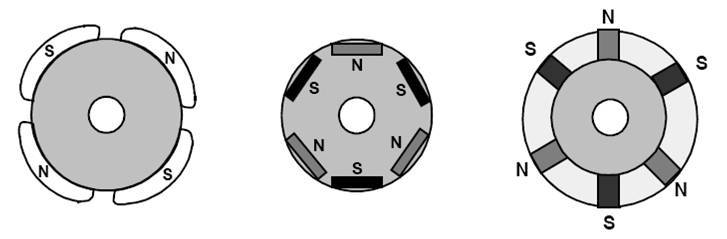

1. 將永磁體貼裝在非導磁材料表面或鑲嵌在其內構成。
2. 大部分BLDC采用表面安裝方式。
3. 多為2到3對**的。
4. 磁性材料多采用具有高磁通密度的**土材料，如銣鐵硼等

結構上BLDC與PMSM有些相似，但有兩點不同：

BLDC的轉子磁**經專門的磁路設計，可獲得梯形波的氣隙磁場。而 PMSM的氣隙磁場是正弦波的。
BLDC的定子繞組結構使之產生的反電勢是梯形波的。而 PMSM繞組結構產生正弦型的反電勢。

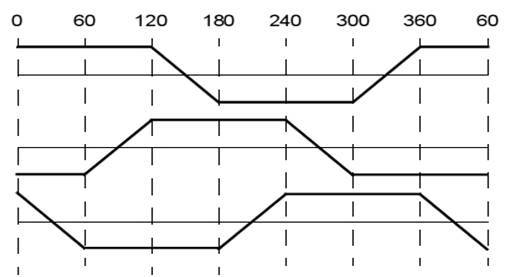

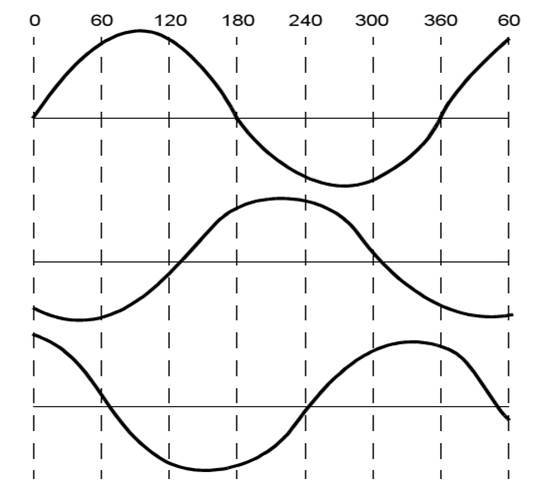

     PMSM定子繞組產生正弦型的反電勢                        BLDC的定子繞組產生的反電勢是梯形波
