無刷直流電動機工作原理

1）旋轉磁場的產生

假定電機定子為3相6**，星型連接。轉子為一對**。電流方向不同時，產生的磁場方向不同。若繞組的繞線方向一致，當電流從A相繞組流進，從B相繞組流出時，電流在兩個繞組中產生的磁動勢方向是不同的。

三相繞組通電遵循如下規則：
每步三個繞組中一個繞組流入電流，一個繞組流出電流，一個繞組不導通；

6步通電順序如下：

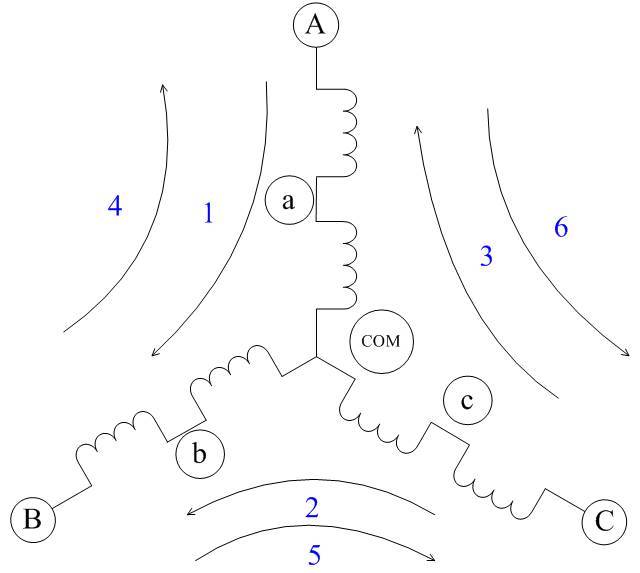

1.A+B-    2.C+B-   3.C+A-     4.B+A-   5. B+C-    6.A+C-

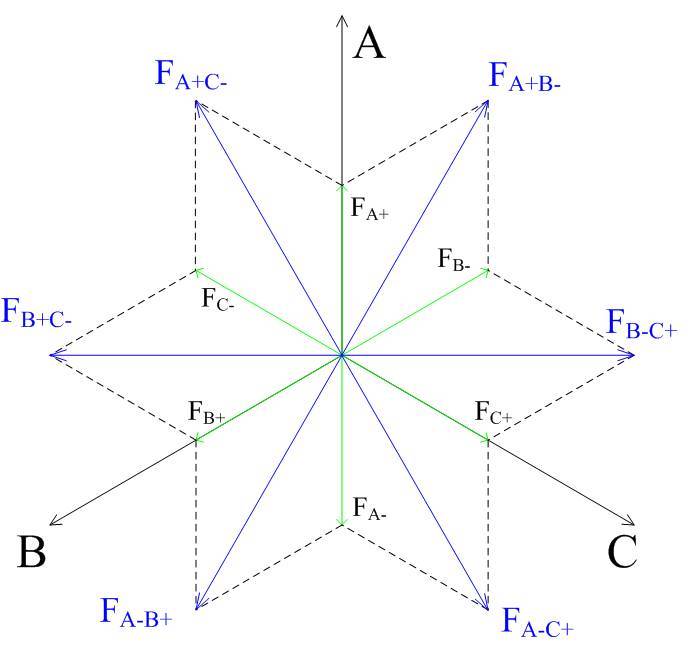

每步磁場旋轉60度，每6步旋轉磁場旋轉一周；每步僅一個繞組被換相。

隨著磁場的旋轉，吸引轉子磁**隨之旋轉。
磁場順時針旋轉，電機順時針旋轉：1→2→3→4→5→6
磁場逆時針旋轉，電機順時針旋轉：6→5→4→3→2→1
1.A+B-    2.C+B-   3.C+A-     4.B+A-   5. B+C-    6.A+C-

2）如何實現換相

1.A+B-    2.C+B-   3.C+A-     4.B+A-   5. B+C-    6.A+C-
必須換相才能實現磁場的旋轉，如果根據轉子磁**的位置換相，并在換相時滿足定子磁勢和轉子磁勢相互垂直的條件，就能取得**大轉矩。
要想根據轉子磁**的位置換相，換相時就必須知道轉子的位置，但并不需要連續的位置信息，只要知道換相點的位置即可。

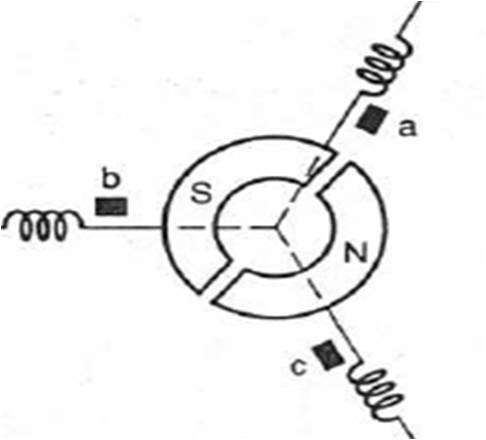

在BLDC中，一般采用3個開關型霍爾傳感器測量轉子的位置。由其輸出的3位二進制編碼去控制逆變器中6個功率管的導通實現換相。

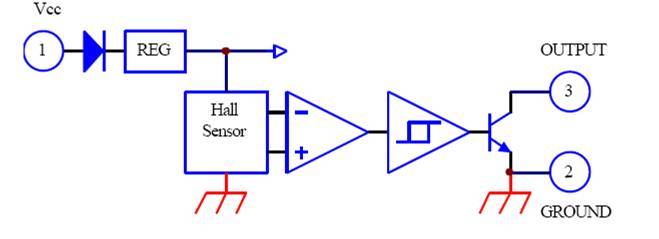

霍爾元件+信號處理電路=霍爾傳感器
利用霍爾效應，當施加的磁場達到“動作點”時，OC門輸出低電壓，稱這種狀態為“開”;當施加磁場達到“釋放點” 使OC門輸出高電壓，稱其為“關”�；�于這個原理，可制成接近開關。

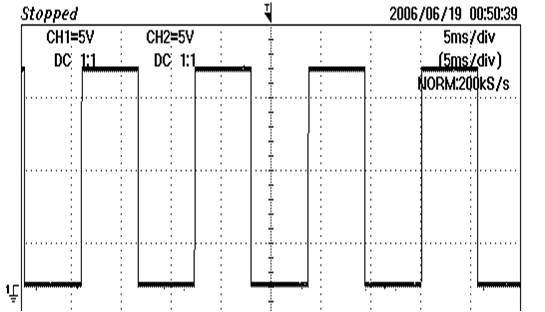

如果將一只霍爾傳感器安裝在靠近轉子的位置，當N**逐漸靠近霍爾傳感器即磁感應強度達到一定值時，其輸出是導通狀態；當N**逐漸離開霍爾傳感器、磁感應強度逐漸減小時，其輸出仍然保持導通狀態；只有磁場轉變?yōu)镾**并達到一定值時，其輸出才翻轉為截止?fàn)顟B(tài)。在S-N交替變化磁場下，傳感器輸出波形占高、低電平各占50%。
如果轉子是一對**，則電機旋轉一周霍爾傳感器輸出一個周期的電壓波形，如果轉子是兩對**，則輸出兩個周期的電壓波形。

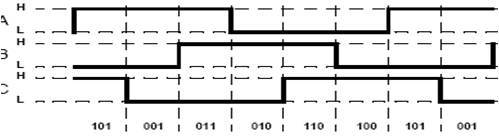

直流無刷電機中一般安裝3個霍爾傳感器，間隔120度或60度按圓周分布。如果間隔120度，則3個霍爾傳感器的輸出波形相差120度電角度；輸出信號中高、低電平各占180度電角度。如果規定輸出信號高電平為“1”，低電平為“0”，則輸出的三個信號可用3位二進制編碼表示。


直流有刷電機繞組中的電流實際上也是正負交替的 ，只是從電刷外部看電流是單方向的。
直流有刷電機通過換向機構換向，直流無刷電機通過霍爾開關及逆變器換相。
