PCB的電路概圖
初步設計的仿真運作
為了確保設計出來的電路圖可以正常運作，這必須先用計算機軟件來仿真一次。這類軟件可以讀取設計圖，并且用許多方式顯示電路運作的情況。這比起實際做出一塊樣本PCB，然后用手動測量要來的有效率多了。
將零件放上PCB
零件放置的方式，是根據它們之間如何相連來決定的。它們必須以**有效率的方式與路徑相連接。所謂有效率的布線，就是牽線越短并且通過層數越少（這也同時減少導孔的數目）越好，不過在真正布線時，我們會再提到這個問題。下面是總線在PCB上布線的樣子。為了讓各零件都能夠擁有****的配線，放置的位置是很重要的。
測試布線可能性，與高速下的正確運作
現今的部份計算機軟件，可以檢查各零件擺設的位置是否可以正確連接，或是檢查在高速運作下，這樣是否可以正確運作。這項步驟稱為安排零件，不過我們不會太深入研究這些。如果電路設計有問題，在實地導出線路前，還可以重新安排零件的位置。
導出PCB上線路

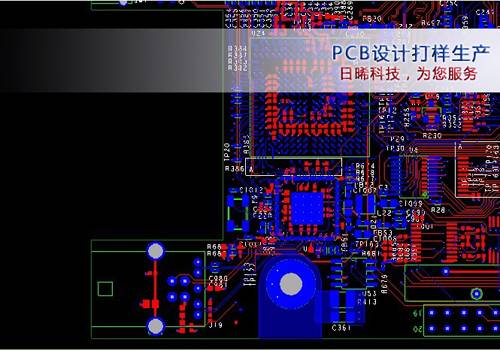

在概圖中的連接，現在將會實地作成布線的樣子。這項步驟通常都是全自動的，不過一般來說還是需要手動更改某些部份。下面是2層板的導線模板。紅色和藍色的線條，分別代表PCB的零件層與焊接層。白色的文字與四方形代表的是網版印刷面的各項標示。紅色的點和圓圈代表鉆洞與導孔。**右方我們可以看到PCB上的焊接面有金手指。這個PCB的**終構圖通常稱為工作底片（Artwork）。
每一次的設計，都必須要符合一套規定，像是線路間的**小保留空隙，**小線路寬度，和其它類似的實際限制等。這些規定依照電路的速度，傳送信號的強弱，電路對耗電與噪聲的敏感度，以及材質品質與制造設備等因素而有不同。如果電流強度上升，那導線的粗細也必須要增加。為了減少PCB的成本，在減少層數的同時，也必須要注意這些規定是否仍舊符合。如果需要超過2層的構造的話，那么通常會使用到電源層以及地線層，來避免信號層上的傳送信號受到影響，并且可以當作信號層的防護罩。
導線后電路測試
為了確定線路在導線后能夠正常運作，它必須要通過**后檢測。這項檢測也可以檢查是否有不正確的連接，并且所有聯機都照著概圖走。
建立制作檔案
因?yàn)槟壳坝性S多設計PCB的CAD工具，制造廠商必須有符合標準的檔案，才能制造板子。標準規格有好幾種，不過**常用的是Gerber files規格。一組Gerber files包括各信號、電源以及地線層的平面圖，阻焊層與網板印刷面的平面圖，以及鉆孔與取放等指定檔案。
電磁兼容問題
沒有照EMC（電磁兼容）規格設計的電子設備，很可能會散發出電磁能量，并且干擾附近的電器。EMC對電磁干擾（EMI），電磁場（EMF）和射頻干擾（RFI）等都規定了**大的限制。這項規定可以確保該電器與附近其它電器的正常運作。EMC對一項設備，散射或傳導到另一設備的能量有嚴格的限制，并且設計時要減少對外來EMF、EMI、RFI等的磁化率。
換言之，這項規定的目的就是要防止電磁能量進入或由裝置散發出。這其實是一項很難解決的問題，一般大多會使用電源和地線層，或是將PCB放進金屬盒子當中以解決這些問題。電源和地線層可以防止信號層受干擾，金屬盒的效用也差不多。對這些問題我們就不過于深入了。
電路的**大速度得看如何照EMC規定做了。內部的EMI，像是導體間的電流耗損，會隨著頻率上升而增強。如果兩者之間的的電流差距過大，那么一定要拉長兩者間的距離。這也告訴我們?nèi)绾伪苊飧邏�，以及讓電路的電流消耗降�?*低。布線的延遲率也很重要，所以長度自然越短越好。所以布線良好的小PCB，會比大PCB更適合在高速下運作。
制造流程
PCB的制造過程由玻璃環氧樹脂（Glass Epoxy）或類似材質制成的「基板」開始影像（成形／導線制作）
制作的****步是建立出零件間聯機的布線。
我們采用負片轉印（Subtractive transfer）方式將工作底片表現在金屬導體上。這項技巧是將整個表面鋪上一層薄薄的銅箔，并且把多余的部份給消除。追加式轉�。ˋdditive Pattern transfer）是另一種比較少人使用的方式，這是只在需要的地方敷上銅線的方法，不過我們?cè)谶@里就不多談了。
如果制作的是雙面板，那么PCB的基板兩面都會鋪上銅箔，如果制作的是多層板，接下來的步驟則會將這些板子黏在一起。
接下來介紹導線如何焊在基板上。
正光阻劑（positive photoresist）是由感光劑制成的，它在照明下會溶解（負光阻劑則是如果沒有經過照明就會分解）。有很多方式可以處理銅表面的光阻劑，不過**普遍的方式，是將它加熱，并在含有光阻劑的表面上滾動（稱作干膜光阻劑）。它也可以用液態的方式噴在上頭，不過干膜式提供比較高的分辨率，也可以制作出比較細的導線。
遮光罩只是一個制造中PCB層的模板。在PCB板上的光阻劑經過UV光曝光之前，覆蓋在上面的遮光罩可以防止部份區域的光阻劑不被曝光（假設用的是正光阻劑）。這些被光阻劑蓋住的地方，將會變成布線。
在光阻劑顯影之后，要蝕刻的其它的裸銅部份。蝕刻過程可以將板子浸到蝕刻溶劑中，或是將溶劑噴在板子上。一般用作蝕刻溶劑的有，**化鐵（Ferric Chloride），堿性氨（Alkaline Ammonia），硫酸加過氧化氫（Sulfuric Acid + Hydrogen Peroxide），和**化銅（Cupric Chloride）等。蝕刻結束后將剩下的光阻劑去除掉。這稱作脫膜（Stripping）程序。
鉆孔與電鍍
如果制作的是多層PCB板，并且里頭包含埋孔或是盲孔的話，每一層板子在黏合前必須要先鉆孔與電鍍。如果不經過這個步驟，那么就沒辦法互相連接了。
在根據鉆孔需求由機器設備鉆孔之后，孔璧里頭必須經過電鍍（鍍通孔技術，Plated-Through-Hole technology，PTH）。在孔璧內部作金屬處理后，可以讓內部的各層線路能夠彼此連接。在開始電鍍之前，必須先清掉孔內的雜物。這是因?yàn)闃渲h(huán)氧物在加熱后會產生一些化學變化，而它會覆蓋住內部PCB層，所以要先清掉。清除與電鍍動作都會在化學制程中完成。
多層PCB壓合
各單片層必須要壓合才能制造出多層板。壓合動作包括在各層間加入絕緣層，以及將彼此黏牢等。如果有透過好幾層的導孔，那么每層都必須要重復處理。多層板的外側兩面上的布線，則通常在多層板壓合后才處理。
處理阻焊層、網版印刷面和金手指部份電鍍
接下來將阻焊漆覆蓋在**外層的布線上，這樣一來布線就不會接觸到電鍍部份外了。網版印刷面則印在其上，以標示各零件的位置，它不能夠覆蓋在任何布線或是金手指上，不然可能會減低可焊性或是電流連接的穩定性。金手指部份通常會鍍上金，這樣在插入擴充槽時，才能確保高品質的電流連接。
測試
測試PCB是否有短路或是斷路的狀況，可以使用光學或電子方式測試。光學方式采用掃描以找出各層的缺陷，電子測試則通常用飛針探測儀（Flying-Probe）來檢查所有連接。電子測試在尋找短路或斷路比較準確，不過光學測試可以更容易偵測到導體間不正確空隙的問題。
零件安裝與焊接
**后一項步驟就是安裝與焊接各零件了。無論是THT與SMT零件都利用機器設備來安裝放置在PCB上。
THT零件通常都用叫做波峰焊接（Wave Soldering）的方式來焊接。這可以讓所有零件一次焊接上PCB。首先將接腳切割到靠近板子，并且稍微彎曲以讓零件能夠固定。接著將PCB移到助溶劑的水波上，讓底部接觸到助溶劑，這樣可以將底部金屬上的氧化物給除去。在加熱PCB后，這次則移到融化的焊料上，在和底部接觸后焊接就完成了。
自動焊接SMT零件的方式則稱為再流回焊接（Over Reflow Soldering）。里頭含有助溶劑與焊料的糊狀焊接物，在零件安裝在PCB上后先處理一次，經過PCB加熱后再處理一次。待PCB冷卻之后焊接就完成了，接下來就是準備進行PCB的**終測試了。
節省制造成本的方法
為了讓PCB的成本能夠越低越好，有許多因素必須要列入考量：
板子的大小自然是個重點。板子越小成本就越低。部份的PCB尺寸已經成為標準，只要照著尺寸作那么成本就自然會下降。CustomPCB網站上有一些關于標準尺寸的信息。
使用SMT會比THT來得省錢，因?yàn)镻CB上的零件會更密集（也會比較�。�。
另一方面，如果板子上的零件很密集，那么布線也必須更細，使用的設備也相對的要更高階。同時使用的材質也要更****，在導線設計上也必須要更小心，以免造成耗電等會對電路造成影響的問題。這些問題帶來的成本，?***跣CB尺寸所節省的還要多。
層數越多成本越高，不過層數少的PCB通常會造成大小的增加。
鉆孔需要時間，所以導孔越少越好。
埋孔比貫穿所有層的導孔要貴。因?yàn)槁窨妆仨氁诮雍锨熬拖茹@好洞。
板子上孔的大小是依照零件接腳的直徑來決定。如果板子上有不同類型接腳的零件，那么因?yàn)闄C(jī)器不能使用同一個鉆頭鉆所有的洞，相對的比較耗時間，也代表制造成本相對提升。
使用飛針式探測方式的電子測試，通常比光學方式貴。一般來說光學測試已經足夠保證PCB上沒有任何錯誤。
總而言之，廠商在設備上下的工夫也是越來越復雜了。了解PCB的制造過程是很有用的，因?yàn)楫?dāng)我們?cè)诒容^主機板時，相同效能的板子成本可能不同，穩定性也各異，這也讓我們得以比較各廠商的能力。
好的工程師可以光看主機板設計，就知道設計品質的好壞。您也許自認沒那么強，不過下次您拿到主機板或是顯示卡時，不妨先鑒賞一下PCB設計之美吧！
|
