由于軟起動器的廣泛應用，有的廠家或單位還采用專用芯片，生產系列軟起動控制板，只需配備簡單的外圍線路，使能完成對三相交流電機的軟起動控制。本文以TCZ8.5三相軟起動控制板為例，簡要介紹其專用觸發芯片的應用和軟起動控制板的電路原理。
TCZ8.5三相軟起動控制板，主電路采用西安廣角電力電子開發部研發的TC790AP專用數字移相觸發芯片，外圍電路簡單，工作可靠。用于三相交流電機軟起動反并聯晶閘管的觸發控制。
1、TC797AP數字相位控制芯片引腳功能及電路原理：

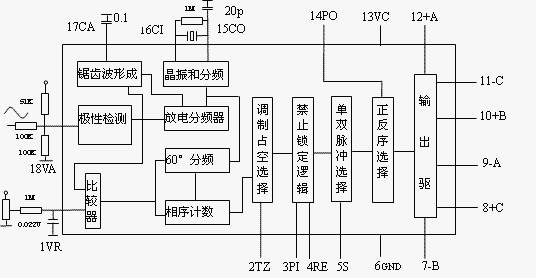

圖3-1 TC797AP數字相位控制芯片引腳功能及內部功能框圖
芯片18腳為同步信號輸入端，取三相電源的其中一相經380V或220V變壓器降壓后，作為A相同步電壓，也可以由光耦器件或運放電路引入方波信號，信號峰值不大于電源電壓，輸入同步電壓經過**性判別電路檢測正**性，高于電源電壓的1/2認為是正半周，并在17腳的電容上形成8V左右的鋸齒波電壓。
頻率基準（電路）在15、16腳的晶振與阻容元件上形成振蕩，經過分頻作為時基信號。17上的鋸齒波和1腳輸入的速度給定電壓通過比較器后在正半周給出+A相的移相觸發脈沖，芯片內部電路通過5次60°分頻計數，給出-C、+B、-A、+C、-B等六路移相觸發脈沖，每相移相點有30°計數，決定的觸發脈沖的寬度。輸出為調制脈沖還是占空比脈沖，可由2腳懸空（或接高電平）或接地，來選擇。
芯片3腳為禁止端，觸發門限為1/2電源電壓，即高于7.5V時輸出被禁止。4腳為復位端，根據4腳外電路的接法有兩種情況：a、鎖定方式：當4腳懸空或接高電平時，3腳同時為高電平，輸出禁止并處于鎖定狀態——3腳再變?yōu)榈碗娖胶螅敵霾⒉换謴?fù)，必須4腳輸入一個低電平脈沖，輸出才能恢復，因而4腳須接有一個能瞬時接通的按鈕，用作復位操作；b、非鎖定方式：4腳接低電平，3腳高電平，輸出禁止。3腳成為低電平，輸出恢復。如上圖4-21的接法，3腳可接一只單刀單擲的開關，進行手動起、�？刂�，也可引入繼電器觸點，實現聯動（自動）起、停控制。
芯片5腳為單比脈沖輸出選擇端，5腳懸空或接入高電平時，輸出為雙脈沖方式，這時輸出腳從12~7腳（順相序時）為+A、-C，-C、+B，+B、-A，-A，+C，+C、-A，-A、+B，+B、-C，-C、+A，適應全控橋整流電路，實際上每個輸出端的輸出兩個脈沖信號中，后一個脈沖信號為另一相相對應的補脈沖，以形成全控下的電流通路。如12腳為+A輸出端，在A相正半波期間，輸出一個A相正半波的觸發信號，同時11腳-C輸出端，也在同一時刻發送一個觸發信號（并非等到C相移相信號到來，C相負半波整流電路才被觸發），在-C輸出端同時出現的這個觸發信號，稱為A相信號的補脈沖，在這兩個觸發信號同時作用下，才能形成由A相正半周到C相負半周的整流電路通路。同理，+A相輸出端12腳，在-C信號輸出端11腳發送-C觸發脈沖時，+A相脈沖輸出端12腳，也同時發送一個-C的補脈沖，以形成由C~A的電流通路。這樣，每個輸出端在一個周期內總是要輸出兩個觸發脈沖。
當芯片5腳接低電平時，輸出為單脈沖方式，這時輸出腳從12~7腳（順相序時）為+A，-B，+C，-A，+B，-C。適用于半控橋整流電路，實際電路中據共陰**（或共陽**）接法，只需輸出三路+A、+B、+C（或-A、-B、-C）脈沖信號。由于三相半控橋總是有三只二**管處于“直通”狀態，三只晶閘管被觸發后，能形成電流通路，故無需補脈沖的輸出了。脈沖輸出腳有15mA左右的輸出能力，驅動大功率晶閘管元件，一般須加驅動管放大輸出。
芯片輸出的六路移相觸發脈沖，不再像常規移相觸發電路一樣是根據六路同步信號經移相控制后輸出的，而是僅取用電網中某一相的同步信號，依據三相電的固定電角度關系，推算出其它五路脈沖的出現時刻，并依序輸出，在輸出相序與電源輸入相序不對應時，可通過S1開關位置調整輸出相序使之與輸入相對應。

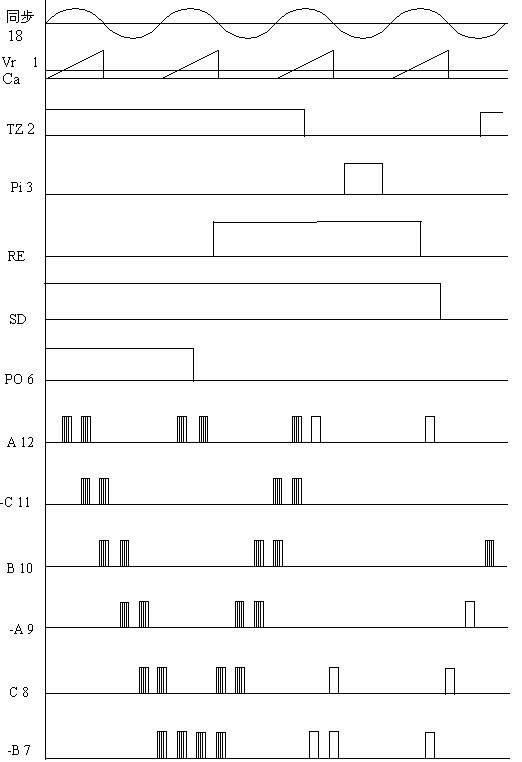

下圖3-2為TC797AP數字相位控制芯片各引腳的信號波形圖。
圖3-2為TC797AP數字相位控制芯片各引腳的信號波形圖
2、TCZ8.5三相軟起動控制板
TCZ8.5三相軟起動控制板，電路特點如下：
1）單同步輸入，數字化生成三相觸發脈沖（含補脈沖的六路脈沖），有較好的均衡性和一致性；
2）同步信號可（從主電路）單輸入，也可同控制電源（變壓器）一同輸入，同時配有30°相移調節電路；
3）具有相序選擇功能，對ABC相序輸入或ACB相序輸入，可通過S1開關切換；
4）在開電源和保護時復位后，均有軟起動功能；
5）起始工作電壓和軟起動速度可調；
6）板上有整流穩壓電源，用戶只需外接雙AC18V的電源（變壓器）即可使控制板投入工作。±15V的雙穩壓電源和+24V觸發（脈沖變壓器）電源可從控制板上引出。

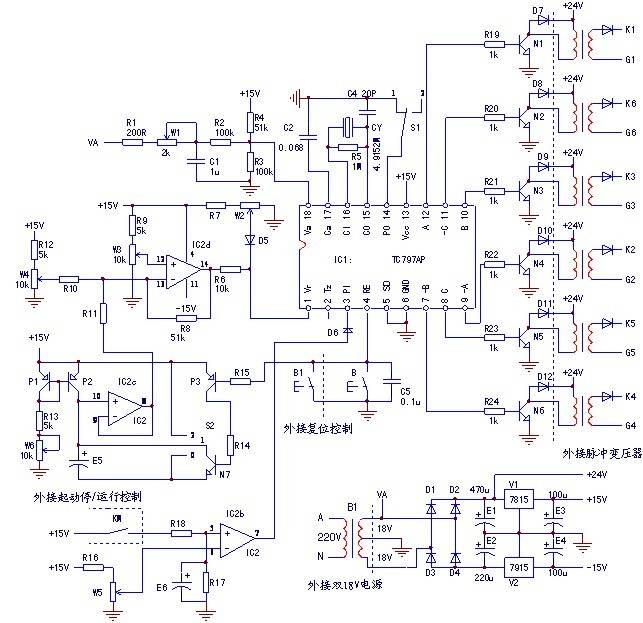

圖5-21 TCZ8.5三相軟起動控制板
軟起動板工作原理簡述：
同步信號從電源地和VA點輸入，經RC移相，輸入IC1（TC797AP）的18腳，在17腳外接C2上形成鋸齒波，與1腳輸入的控制電路進行比較，確實移相觸沖出現的時刻，從而控制晶閘管導通角的大小。
運算放大器IC2d用于將速度給定電壓轉換**性后輸入IC1的1腳，W3用于調整電壓轉折點。給定電壓由兩部分組成：一是起動預定電壓設定，用以克服電機的靜摩擦。換言之，起始起動電壓并非從0V開始，而是按預設值（如60V）線性上升**全壓。起動初始電壓值由W4設定。設定W4時，應使S2的1、2短接（屏蔽軟起動電路的延時作用），此時調整W4使電機剛好能起動即可。
W6為軟起動時間調節，積分電容是E5，積分時間調節范圍為3~15s。晶體管P1、P2接成恒流源電路，P2的IC大小取決于W6的阻值調節，并進而決定電容E5的充電時間，為E5提供恒流充電的目的，是提高E5上充電電壓的線性度。在軟起板上電后，E5是一個0~14VA左右的線性上升電壓，經IC2c電壓跟隨器輸入IC2d的反相輸入端。當此電壓高于W4活動臂分壓值時，晶閘管主電路輸出電壓由起動初始電壓值開始上升，直**接近380V全電壓。
本電路則由IC2d、IC2c等元件構成的軟起控制電路，給出一個從起始速度給定值往上隨時間變化的自動速度給定電壓。這也正是軟起動電路的一個特點，電機起動過程往往是據預設值自動完成的。
當三相輸出已為全壓，電機轉速已接近或等于全速后，操作人員發出旁路接觸器閉合指令（二次控制線路省略未畫），旁路接觸器動作后，其輔助常開觸點接通，使IC2b電壓比較器同相端電壓高于反相端電壓，7腳變?yōu)楦唠娖捷斎隝C1的3腳（輸出禁止控制端），觸發脈沖停止輸出，改由旁路接觸器為電機提供運行電源。
當需要保護停機時，如發生過載、過電壓、欠電壓等故障，也可由外電路向IC1的3腳輸入高電平禁止信號，實施故障停機保護。IC1的3腳一旦輸入停機或故障信號，IC1即處于禁止輸出的鎖定狀態。若需重新啟動或故障復位時，可操作本地按鈕B或外部按鈕B1，實施故障復位。當按下按鈕B或B1時，晶體管P3經R15和按鈕產生基**偏流而導通，P3驅動晶體管N7導通，將電容E5上所充電荷快速泄放掉，為下一次的軟起動作好準備（準備重新充電）�？梢奝3、N7為電容E5的放電電路。
軟起動板本身只能實現斜坡升壓軟起動，若欲實現其它更為復雜的軟起或軟停模式，須增設外部控制電路，改變IC1的1腳電壓變化模式來實現。
|
