一、系統概述：
分時分溫控制系統是按照不同的供熱回路，在不同的時間段實現公共建筑供熱系統的有效供熱調控，實現對不同供暖需求的場所按供熱溫度、供熱時間及供熱需求進行調節，實現對能耗的有效管理；主要控制核心是要控制進入建筑的熱量，實時采集進回水溫度，室內溫度，并根據控制**的計算結果進行調節，保證室內溫度，回水溫度穩定在該時段所設置的范圍；
二、系統構成：
系統組件：分時分溫控制** 、溫度傳感**、電動調節閥、GPRS-DTU、M-BUS轉換**等
擴展組件：熱量表、壓力變送**、****
1、 分時分溫控制**：
a、 基于ARM開發的控制**，能夠?qū)崿F(xiàn)多數據采集：供水溫度、供回水壓力、室內外溫度、熱量表的數據及所使用****的數據等；
b、 具有可自由設定的時間段、日期段、溫度段，具有防凍等保護功能；
c、 其具有良好的人機交互界面，具有可擴展的通訊及信號采集、控制端口；
2、 比例積分電動調節閥
a、執行**選用鑄鋁支架及塑料外殼，體積小、重量輕。
b、選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能。
c、適合多種控制信號：增量（浮點）、電壓（0~10V）、電流（4~20mA）。
d、具有0~10V或4~20mA反饋信號（選配）。
e、傳動齒輪采用金屬齒輪，大大提高了驅動**的使用壽命。
f、功耗低、輸出力大、噪音小。
g、閥體有鑄銅、鑄鐵、球墨鑄鐵多種材質可供選擇，以適合不同工作介質及溫度的要求。
h、閥體有螺紋連接和法蘭連接兩種，安裝方便。

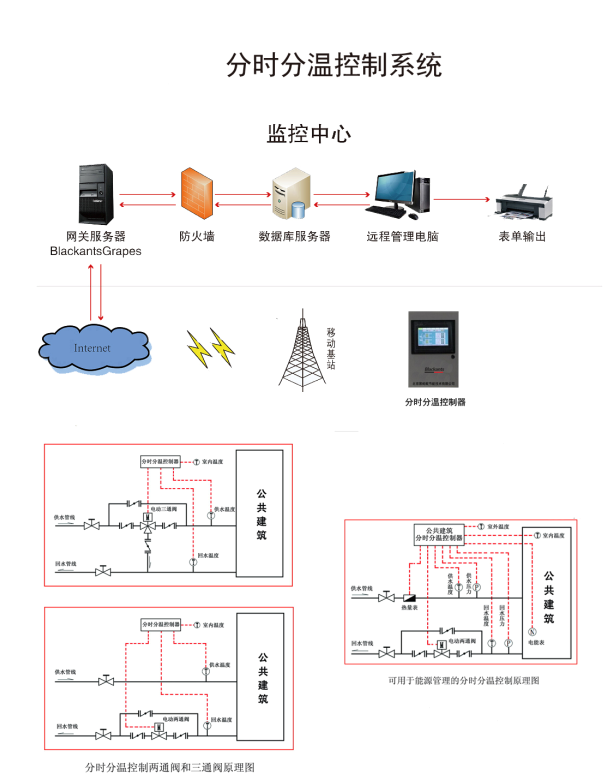

三、系統如圖所示：
|
