為何要抄板？

目前許多企業用的設備都是從國外引進，為了買一塊控制板常常花費不少的費用，一旦發生了故障還難以維修，甚**花了錢還修不好。對于企業來說，控制成本是關鍵，因此企業更希望能從國內采購控制板。既減少了成本，又解決了維修難的問題。但是國內的技術往往還沒達到國外的水平，因此抄板成為了許多企業的選擇，直接復制國外的控制板，放入設備中也能正常使用。
何為抄板？

抄板，顧名思義就是根據樣板復制一塊出來。如今，抄板并不是一件難事，只要單片機能夠解密，沒有難以采購的元器件，基本上所有的控制板都可以完整的復制下來。其實在業界，有人喜歡抄板，也有人痛惡抄板，認為侵犯了知識產權。在這點上，日晞充分尊重客戶的知識產權，合作前和每一位客戶都簽訂保密協議，不會向他人透露任何現有客戶技術方面的資料，若不經過客戶的同意，也不會將客戶的技術資料在客戶之間相互傳閱參考。

抄板的步驟

抄板不似小學生抄作業那么簡單，但也不會很復雜，總是有方法可循的。下面簡單的介紹一下抄板的步驟：

1. 拿到客戶的樣板后，先對樣板進行拍照，方便記錄下元器件的位置。然后詳細記錄下控制板上所有元器件的型號，數量，參數以及位置。特別是一些特殊電容、二**管、三**管、IC的方向。
2. 將控制板上的所有元器件都拆掉，PAD孔中的錫也除去。用酒精把電路板清洗干凈，接著進行掃描，得到電路板的高清圖像。
3. 將掃描得到的圖像進行圖像處理，并保存為BMP文件，方便之后轉成PROTEL格式文件。
4. 在PROTEL中調整PAD和VIA的位置，抄板是一項技術活，更是需要耐心的活。不容有任何的偏差。

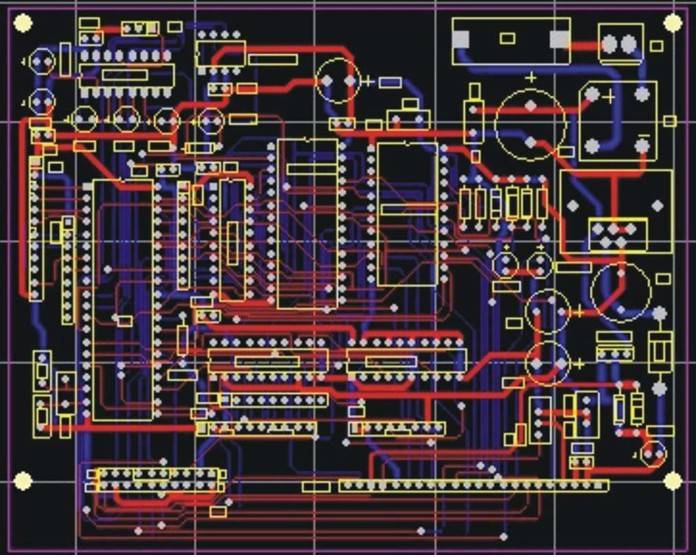

5. 將頂層的BMP轉成TOP.PCB，并轉化到絲印層。然后在頂層描線，并根據掃描得到的圖紙，在PROTEL的庫中選定相應的元器件，按原樣放置好。接著將TOP.PCB和BOT.PCB調入，合成即可。
6. 將頂層和底層分別按1：1的比例打印到透明膠片上，把膠片放到原來的那塊電路板上，兩者比較下是否有誤差。
7. 外型對比完成之后，就要開始測試電子技術性能。若測試結果和樣板一樣，抄板的過程就完成了，接下來就是發板，焊接元器件，**后測試控制板。

抄板是個精細活

抄板需要細心，也需要技巧。興許上面介紹的步驟看起來不是很難，但電子產品**關鍵的就是一個精度問題，一點小小的誤差，就可能造成電氣上面大的故障。因此抄板雖然不難，卻也馬虎不得，具體實施起來是需要小心和耐心的。

可抄板的類型

日晞科技提供工業控制板類、通訊器材類、儀器儀表類、自動化設備類、醫療設備類等控制板的抄板服務。
