一、數據監控與采集狀況分類：

下位機數據監控與采集控制，主要是監控控制層（PCS）每臺自動化設備的運行狀態、產量、故障等信息，并將采集到的數據上傳**MES上位機生產管理系統中心，構成以MES為中心的生產物聯網系統，實現工廠自動化生產。由于是采集控制層設備的運行數據，因此數據的采集和控制層的設備類型，設備新舊及自動化程度有著直接的關系。

根據工廠生產設備的差異，可以簡單的將下位機數據監控與采集實施分為以下3種類型：
1、全自動化生產設備（能記錄工作數據，可通訊）：安裝PLC智能控制器或者工控電腦板，記錄工作數據并提供內部運行數據可讀接口（TCP/IP、MODBUS/RS232、PROFIBUS/RS485、CCLINK等）；

設備有自身監控系統，時時記錄設備開機時間、運行時間、運行狀態、電機轉速、電機電流、故障代碼、產品加工型號、加工數量、合格品數量等工作信息。此時讓客戶提供這臺機器的內部通訊地址表，以及每個地址位數值代表的意義，那么久很輕松的監控到這臺設備的工作信息。

這個關鍵是看能否拿到設備生產廠家的開發資料，因為設備生產廠家有些會將內部通訊地址表給到他們的客戶，以方便客戶生產聯網工作，但是有些設備生產廠家將其作為內部資料，不提供給他們的客戶，因此需要看具體的設備，是否可以拿到內部數據通訊地址表。

解決方案：

A、讀取PLC或者工控電腦板的IO口數據,但是會破壞設備本身的接線結構,影響設備保修等狀況；
B、外擴通用數據采集控制板，等于是**立系統，對設備本身沒有影響，還可以精確采集想要數據，給到MES上位機部分；

2、全自動化生產設備（不可通訊）和半自動化設備；
全自動化設備（不可通訊）：是指這個設備是可以完成全自動化工作，只是沒有自身數據記錄功能（如記錄運行的狀態、加工的數量、運行時間等參數），**多只有一個故障報警提示；

半自動化設備：只能完成自身的局部工作，沒辦法提供運行數據輸出；

解決方案：

A、外擴通用數據采集控制板，等于是**立系統，對設備本身沒有影響，可以精確采集MES上位機需要的數據；同時對半自動設備在通用數據采集控制板上增加控制功能，將半自動化設備升級為自動化，滿足MES生產控制系統需求。

3、人工操作的手動設備；

人工操作的手動設備，要不根據生產的需求安裝上控制器，實現設備的自動化；要不就購自動化新機，滿足MES自動化生產需求；

解決方案：

A、用PLC智能控制器實現設備的自動，并將需要數據輸出；
B、外擴通用數據采集控制板，同樣在這個通用的控制板上增加功能，控制手動設備實現自動化操作，并精確采集這臺設備的工作信息，供MES上位機系統控制；

總結：綜合以上的3種類型，**終得出一種比較通用、方便、對客戶設備影響較小的數據監控與采集方案（參照如下方案圖）；

二、MES通用數據監控與采集控制板設計方案

1、功能框架示意圖：

A、數據監控與采集總框架：

備注：每臺自動化設備都安裝一塊數據采集控制板，分別采集到需要的數據后，然后通過工業485總線方式統一提供給MES控制系統PC電腦上位機；PC機對生產工作數據的統計，生產狀態的分析等。

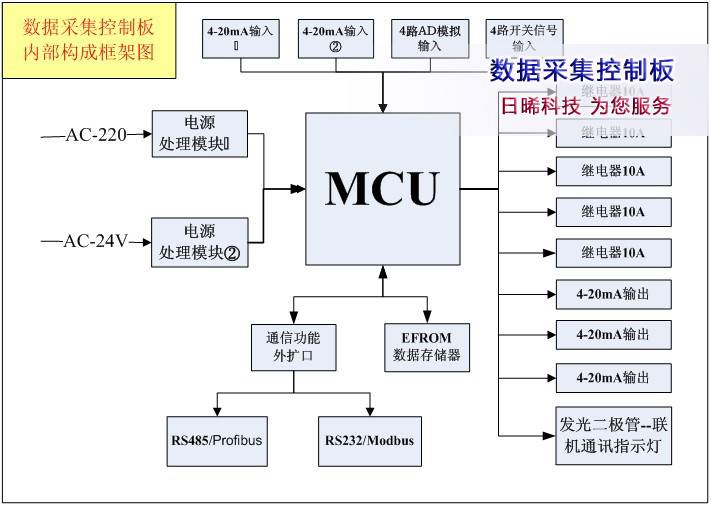

B、數據監控與采集板內部功能框架：

2、數據監控與采集板輸入輸出功能描述（后續根據功能要求，任意連接外圍傳感器）：

輸入：
4-20mA模擬輸入：2個；連接各類4-20mA檢測傳感器，如電機轉速傳感器；
AD模擬量檢測輸入：4個；可以用于檢測設備工作狀態，工作電流，工作溫度，以及其它壓力、扭力等等；
開關信號輸入：紅外光電開關，位移開關等等，用于檢測加工數量，加工速度等等；
電源處理模塊（輸入市電AC220V或者設備取電AC24V，經電源處理模塊處理后單片機供電）；
RS232通訊端口：用于掃描**，打印機等外部設備通訊接口；

輸出：
繼電器：5個；用于外部控制輸出（如外界報警器，或者聯機開關信號輸出），以及半自動化設備的升級控制；
4-20mA輸出：3個；用于設備升級控制板輸出，如變頻電機的轉速控制/調速等;
鍋爐加熱管：9000W/ 12000W*2=24000W （外置接觸器控制）；
LED工作指示燈：包含電源指示燈、485聯機通訊指示燈、設備外圍輸出工作狀態指示燈等；

3、數據傳輸通訊協議：

生產管理系統PC上位機部分提出需要每臺自動化設備的哪些工作數據內容、數據精度、以及其他要求，（如電機的工作狀態，電機轉速，生產產量等等）；

PC上位機與數據采集下位機，雙方確認好通訊協議，數據包格式等等；

下位機數據采集控制板負責設備數據的采集，將采集到的數據通過485總線發送給上位機，讓上位機部分做生產數據分析、統計處理，整理生產報表等；

三、通用數據采集控制板的使用優勢：

1. 控制板通用性：在不影響設備原結構的基礎上，可以方便快速的安裝在自動化設備上，然后接上外圍傳感器，就可以監控和采集需要的數據，如此調試時間短；
2. 數據采集控制板的所有接口都固定在一塊板子上，采用機電插拔接口，安裝容易接線，后續一旦由于某些方面原因損壞也容易更換，方便維修；
3. 數據采集控制板相對價格低廉，通用性強，是市場后續發展的優勢。

備注：以上是根據市場情況初步整理的實施方案，具體的需要根據實際的項目，結合實際的功能要求測試制作。
