一、H橋驅動電路
圖4.12中所示為一個典型的直流電機控制電路。電路得名于“H橋驅動電路”是因?yàn)樗男螤羁崴谱帜窰。4個三**管組成H的4條垂直腿，而電機就是H中的橫杠（注意：圖4.12及隨后的兩個圖都只是示意圖，而不是完整的電路圖，其中三**管的驅動電路沒有畫出來）。
如圖所示，H橋式電機驅動電路包括4個三**管和一個電機。要使電機運轉，必須導通對角線上的一對三**管。根據不同三**管對的導通情況，電流可能會從左**右或從右**左流過電機，從而控制電機的轉向。

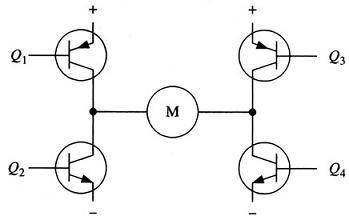

圖4.12 H橋驅動電路
要使電機運轉，必須使對角線上的一對三**管導通。例如，如圖4.13所示，當Q1管和Q4管導通時，電流就從電源正**經Q1從左**右穿過電機，然后再經Q4回到電源負**。按圖中電流箭頭所示，該流向的電流將驅動電機順時針轉動。當三**管Q1和Q4導通時，電流將從左**右流過電機，從而驅動電機按特定方向轉動（電機周圍的箭頭指示為順時針方向）。

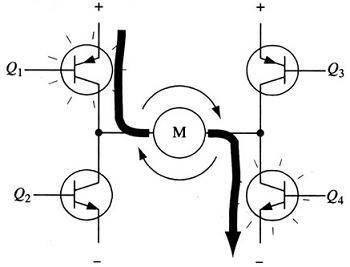

圖4.13 H橋電路驅動電機順時針轉動
圖4.14所示為另一對三**管Q2和Q3導通的情況，電流將從右**左流過電機。當三**管Q2和Q3導通時，電流將從右**左流過電機，從而驅動電機沿另一方向轉動（電機周圍的箭頭表示為逆時針方向）。

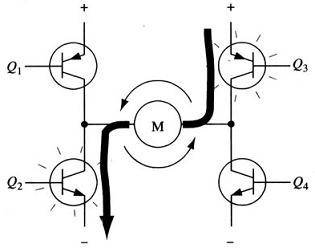

圖4.14 H橋驅動電機逆時針轉動
二、使能控制和方向邏輯
驅動電機時，保證H橋上兩個同側的三**管不會同時導通非常重要。如果三**管Q1和Q2同時導通，那么電流就會從正**穿過兩個三**管直接回到負**。此時，電路中除了三**管外沒有其他任何負載，因此電路上的電流就可能達到**大值（該電流僅受電源性能限制），甚**燒壞三**管�；谏鲜鲈颍趯�(shí)際驅動電路中通常要用硬件電路方便地控制三**管的開關。
圖4.155 所示就是基于這種考慮的改進電路，它在基本H橋電路的基礎上增加了4個與門和2個非門。4個與門同一個“使能”導通信號相接，這樣，用這一個信號就能控制整個電路的開關。而2個非門通過提供一種方向輸人，可以保證任何時候在H橋的同側腿上都只有一個三**管能導通。（與本節前面的示意圖一樣，圖4.15所示也不是一個完整的電路圖，特別是圖中與門和三**管直接連接是不能正常工作的。）

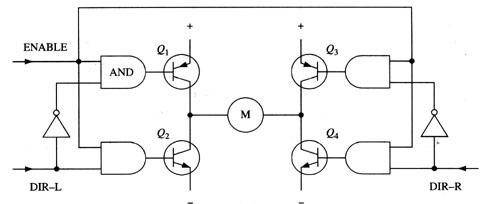

圖4.15 具有使能控制和方向邏輯的H橋電路
采用以上方法，電機的運轉就只需要用三個信號控制：兩個方向信號和一個使能信號。如果DIR－L信號為0，DIR－R信號為1，并且使能信號是1，那么三**管Q1和Q4導通，電流從左**右流經電機（如圖4.16所示）；如果DIR－L信號變?yōu)?，而DIR－R信號變?yōu)?，那么Q2和Q3將導通，電流則反向流過電機。

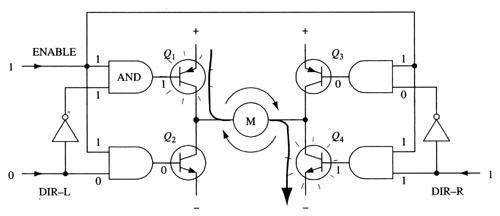

圖4.16 使能信號與方向信號的使用
實際使用的時候，用?*⒃譜鱄橋是很麻煩的，好在現在市面上有很多封裝好的H橋集成電路，接上電源、電機和控制信號就可以使用了，在額定的電壓和電流內使用非常方便可靠。比如常用的L293D、L298N、TA7257P、SN754410等。

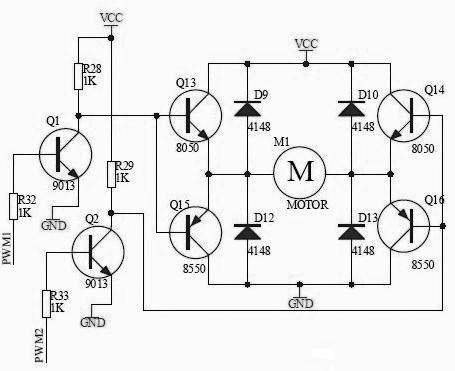

附兩張?*⒃腍橋驅動電路：
![?*⒃? src=]()
|
