一、設計方案框架：

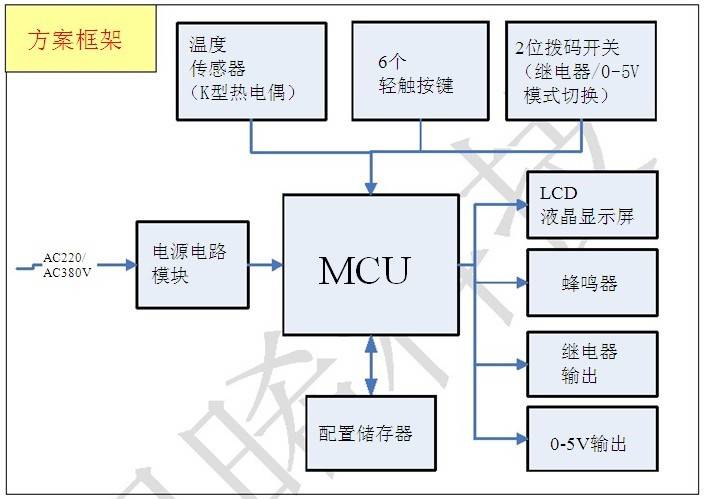

方案框架

輸入

• 電源處理模塊，AC220V 或者 AC380V：(變壓器輸入，可以根據不同的電壓配套相應的變壓器)；
• 溫度傳感器：K 型熱電偶；
• 6 個輕觸按鍵：加鍵、減鍵、溫度設定鍵、時間設定鍵、開始鍵、停止鍵；

輸出

• LCD 液晶顯示屏：顯示溫度、時間、報警狀態、加熱狀態，連接傳感器狀態；
• 蜂鳴器：報警聲音提醒；
• 繼電器輸出：外接加熱器功率？
• 0-5V 輸出：PWM 輸出，（采用 PID 調節，達到恒溫控制）；
• 外置存儲器：用于設定參數的存儲；

二、顯示界面圖：

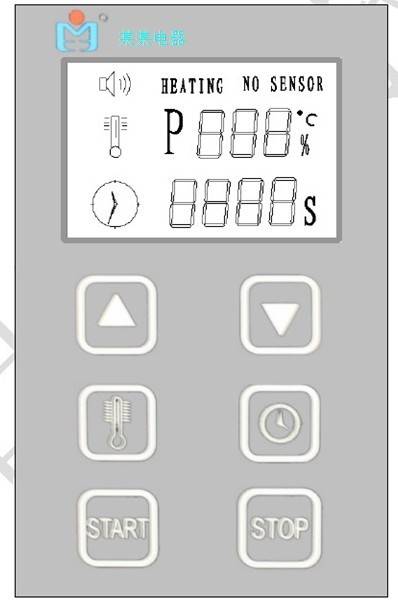

A、外形顯示效果圖：

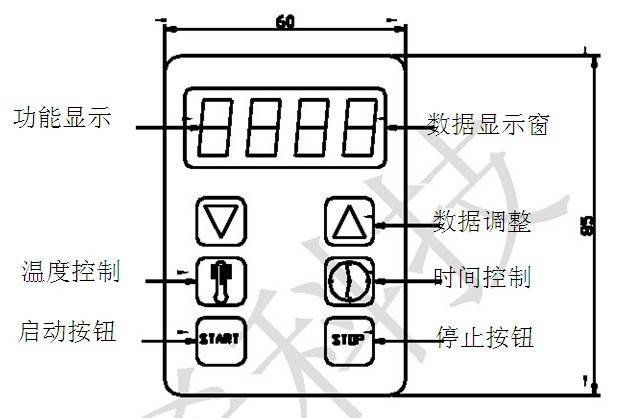

B、控制板外形尺寸：

三、功能描述：

• 數據顯示：LCD 液晶顯示所設定的參數和測量的數據。
• 當工作在溫度模式下，設定目標溫度完畢后，自動返回顯示所測實際溫度數據。
• 當工作在時間模式下，顯示所設定的時間，開始工作時，以倒計時的方式顯示時間。
• 數據調整：調整數據值，初按時數據慢速變化，續繼按時數據快速的變化。
• 單位顯示：溫度模式時顯示 0－300℃，時間模式時顯示 9999S 。
• 溫度控制  儀表以溫度控制的方式工作。
• 時間控制  儀表以時間控制的方式工作。
• 啟動按鈕  按啟動按鈕，儀表開始工作。
• 停止按扭  按停止按鈕，儀表停止工作。

工作方式：

接通電源，儀表自檢并檢測傳感器，檢測完以后，儀表以溫度控制模式工作，數據顯示環境溫度。如傳感器沒接，則顯示 NO SENSOR，此時按啟動按鈕，主機不可以啟動。如轉換在時間控制模式下，則可以啟動主機。

在溫度控制模式下，當所測實際溫度**設定溫度接近約 3℃時，輸出加熱自動降低（僅適合 0－5V 控制時），到達設定溫度時以更小的輸出值輸出并發出間斷蜂鳴提示音，之后工件以（PID 調節）恒溫的方式工作，當溫度下降時，自動提高輸出值（溫度誤差可在 1－2 度左右）。儀表上顯示工作加熱的溫度值和累積運行時間值，到達所設定溫度后不再計時，自動記憶總加熱時間。按下停止按鈕時停止加熱，蜂鳴器提示音結束輸出值從工作值降** 0V。在時間控制模式下，自動顯示上次加熱所需的時間，當?shù)竭_所設定時間時，輸出值從工作值降為 0V 并間斷蜂鳴器提示音三響。

信號輸出有二種方式：（安裝時采用 2 位撥碼開關切換繼電器輸出或者是 0-5V 輸出）

1.繼電器輸出方式時：到達溫度時蜂鳴器三聲提示音響起，不用恒溫。
2.0—5V 輸出方式時：啟動時，0-5V 緩慢上升，停止時 5V—0V 緩慢下降，約二秒。

輸出的調整：

當信號輸出為 0-5V 時，長按停止按鈕約三秒，顯示 P100%調整數據按鈕，顯示窗的數據顯示，當設定 50%時輸出值為 3V。

儀表供電電源：采用變壓器式（220V 或者 380V 變壓器）。

傳感器的型號：K 型熱電偶

注：儀表的工作在強磁的環境下，請注意抗干憂（采用 EMI 抗干擾設計）。
實際設計中可能需要增加溫度的修整設定，加溫度修正電路；
