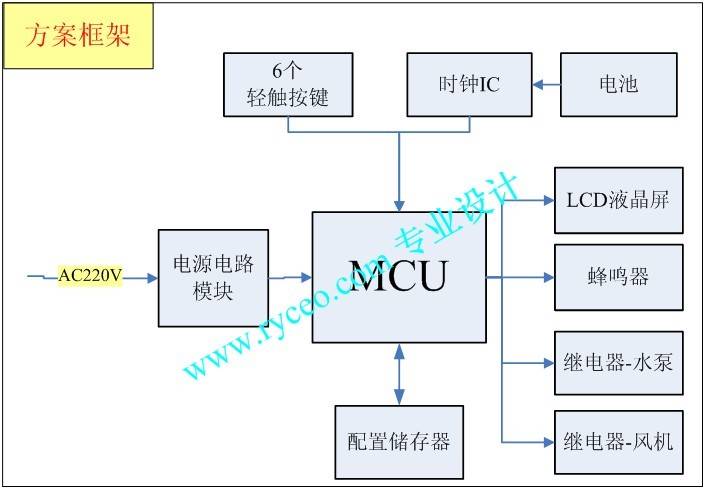

一、設計方案框架：


輸入

• 電源處理模塊，AC220V；
• 時鐘IC，顯示正確時間；
• 6個輕觸按鍵：設置鍵、左右鍵、加減鍵、風機鍵、水泵鍵、電源開關鍵；

輸出

• LCD液晶屏顯示：根據運行模式顯示設定時間，或者運行時間等數值；
• 蜂鳴器：運行到設置提醒換液時間時，蜂鳴器每10分鐘“嘀嘀嘀”響一次；
• 風機繼電器輸出：外接接觸器，接觸器控制風機，2.2kw  380v；
• 水泵繼電器輸出：控制水泵工作，0.75kw  220V；

二、顯示界面圖：

功能描述：

• 風機:多大功率？  2.2kw  380v  （外接接觸器）
• 水泵：多大功率？ 0.75kw  220V
• 啟動按鍵:   風機啟動，水泵啟動；
• 停止按鍵:   風機停止，水泵停止；
• 還有時間設置按鍵：設置、加、減；
• 工作時間積累顯示，總時間累積；
• 停止再次啟動后報警解除，設定的時間重新運行積累。
• 總時間累積：設置小時: **小50 **大150小時;
• 積累運行時間達到設置時間報警提示換液(燈閃)，提示工作10小時后進入鎖機界面，需要同時按大小和左右鍵30秒后，才可以解鎖再次進行工作；
• 風機，水泵，分別單**啟動（無順序，無互鎖）
