水流的方向是通過進水閥分兩路，一路從排水閥門排出，另外一路經UV燈然后流經水泵排除。

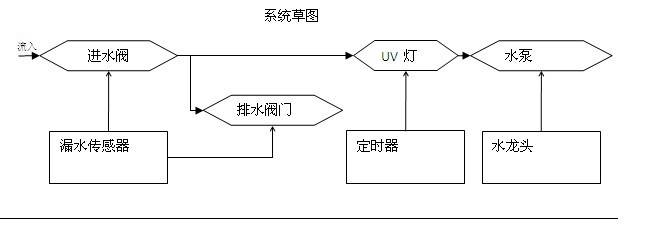

整個控制系統作用的對象如系統草圖所示，主要由進水、排水閥門，UV燈、水泵，以及電子浮球、漏水傳感器、定時器、水龍頭開關組成。
進水閥和出水閥的控制信號來自浮球和漏水傳感器的控制，UV燈受一個定時器的控制。水泵受浮球和水龍頭的控制。
這里的水龍頭指的是連接在水龍頭上面的一個能起到開關作用的器件。這里的浮球是一個上面有三個豎直方向排列的干簧管的分別是低水位1個，高水位2個。2個高水位所起的作用是一樣的，其中一個只起到保險的作用。
進水電磁的控制信號來自浮球和漏水傳感器。進水電磁閥受浮球的高水位控制。當浮球不在高水位時，進水電磁閥總是打開狀態，反之則關閉。并且每次進水電磁閥的打開和關閉的狀態轉換之間有4s的延時，以保證系統在一個穩定的狀態。當進水電磁閥累計工作3次后，排水電磁閥打開一次對RO膜進行一次時長18s的沖洗。如果漏水傳感器被接通，則無論浮球在什么位置，進水電磁閥都必須處于關閉狀態。
UV燈受一個定時器的控制。定時器是一個能以設定的時間長度比如：0.5、1、1.5、2小時的間隔點亮UV燈2分鐘左右的定時裝置。
水泵的控制信號來自于水龍頭。水龍頭打開水泵工作，水龍頭關閉水泵關閉。但是當浮球處于低水位時，水泵必須立即關閉。
設備使用交流12V，2000mA電源。水泵、電磁閥功率大概為13VDC，600mA。UV燈的功率大概為16W。所有電磁閥應該使用常閉式的。
電路能輸出三路指示燈信號，分別是代表電源接通、產水、UV燈故障。
水泵控制板功能如下：
-
上電時，先判斷液位開關，如三個都沒合上，則進水，**有一個開關合上為止。
-
廢水閥（OUTLET）：每6小時工作一次。每次打開時長18S，和進水閥同時工作。如UV燈正在工作，或處于保護水位時，則延時待UV燈工作完后水位回到高水位時再排廢水。要同時打開同時關閉。
-
進水閥(INLET)的控制信號來自液位開關和漏水傳感器，當液位開關不在高水位時，進水閥總是打開，反之關閉。液位開關處于保護水位時，關閉進水閥。打開和關閉有4S的延時。
-
當漏水傳感器合上時，則關閉廢水閥，進水閥。
UV：以一個設定的時間（用跳線選擇，時間為0。5、1、1。5、2小時）工作一次，每次工作2分鐘。或以水龍頭控制，水龍頭打開時，UV燈工作，水龍頭關時，UV燈不工作。
UV CHOICE合上時，UV燈的工作方式由水龍頭控制，在UV報警后不再啟動。其它報警不影響UV工作。
0.5 1 1.5 2
T1 斷 合 斷 合
T2 斷 斷 合 合
水泵：當水龍頭打開時，水泵工作，水龍頭關閉時，水泵不工作。當液位開關處于低水位時，水龍頭不能工作。當液位開關在保護水位時，水泵工作到液位開關回到高水位。除水泵報警后不能工作外，其它報警不影響。
漏水時，報5聲（漏水探頭短路）此時，進水閥和廢水閥不能工作。其它不影響。
TDS>250PPM時，報二聲，能自動退出 3K電阻時是200PPM，2.5K時是250PPM，輸出不受影響。UV燈故障3秒后，報三聲，指UV燈不工作。PUMP報警，報1聲（當處于保護水位時，水泵打開后30分后，如水位不能回到高水位關閉水泵并報警）不能進水，水泵不能工作。 也不能排廢水，UV燈也不能工作。
INLET報警，報4聲（進水8小時后，如水位不發生變化，關閉進水閥，并報警。）不能進水， 也不能排廢水，水泵和UV燈能正常工作。
報警中有一個發生，則有一路輸出，三**管C**開路輸出無上拉。（PC2口）并有一路指示燈輸出。（PC3口）
三個指示燈分別為紅色電源，綠色產水（僅進水電磁閥亮?xí)r點亮，排廢水時不亮），黃色為UV燈壞發光。（黃色燈有報警時就發光）
關于自檢的要求：
-
上電后檢測如果UV燈選擇合，T1或T2 合,蜂鳴器響0.5s后進入自檢。
-
輸出端檢測：UV燈選擇合，T1、T2合。則進水電磁閥、排水電磁閥、水泵、UV燈、報警輸出端（紅燈）依次通電3s。之間同樣間隔2s，每個間隔間蜂鳴器響0.5s。據UV等的特性（啟動和熄滅有延時），UV燈通電時間可稍慰加長一些。
報警聲音含義描述：
1聲 水泵不排水， 2聲TDS超標， 3聲UV燈不亮， 4聲8小時無進水， 5聲漏水
|
